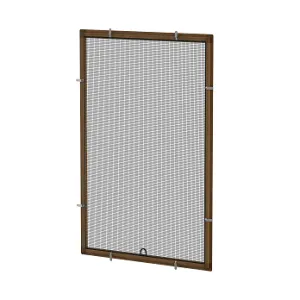

Insektenschutz Spannrahmen UNIVERSAL.
Fliegengitter zum nachträglichen einhängen.
Auch bei bestehenden Rollläden anwendbar.
Der Insektenschutz Spannrahmen zum Einhängen ist als
Insektenschutz und Fliegengitter sind als Selbstbausatz und auf Maß geschnitten erhältlich.
Insektenschutz zum einhängen ohne bohren oder Schrauben am Fensterrahmen! Der Insektenschutz-Rahmen wird durch drehbare Einhängewinkel am Fliegengitter Rahmen sicher am Fenster fixiert.
Der Selbstbausatz:
-
Die Profile werden in der bestellten Standardgröße geliefert.
Werkzeug zum Einkedern des Gitters liegt bei.
Bei mehreren Insektenschutz Spannrahmen empfiehlt sich das Einkederwerkzeug zum Einrollen des Keders. -
Die erforderlichen Einhängewinkel je nach Fensterfalztiefe bitte dazuwählen.
-
Der Zuschnitt der Fliegengitter-Profile erfolgt durch Sie. (Hand-Metallsäge reicht dazu aus).
-
Akkuschrauber bzw Kreuz-Schraubenzieher zum Anschrauben der Einhängewinkel am Insektenschutz Rahmen.

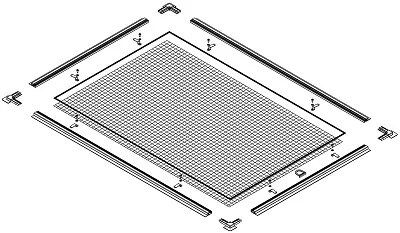

Das Paket beinhaltet:

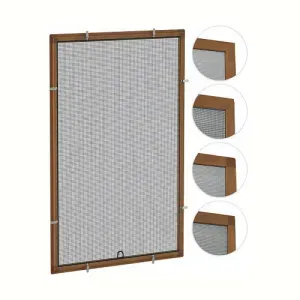

*Alu Insektenschutzprofile UNIVERSAL in der gewählten Farbe und Größe.
* 4 Stk Kunststoff-Eckverbinder zum stecken in Profilfarbe
*Insektenschutzgitter wahlweise in anthrazitgrau oder schwarz bzw. ein gewähltes Zusatzfunktionsgitter wie Klare Sicht oder Metallgewebe.
*Kederschnur in T Form für einen zuverlässigen Halt des Gitters im Insektenschutzrahmen plus Einkederprofil.
*Ein - Aushängelasche aus Kunststoff.

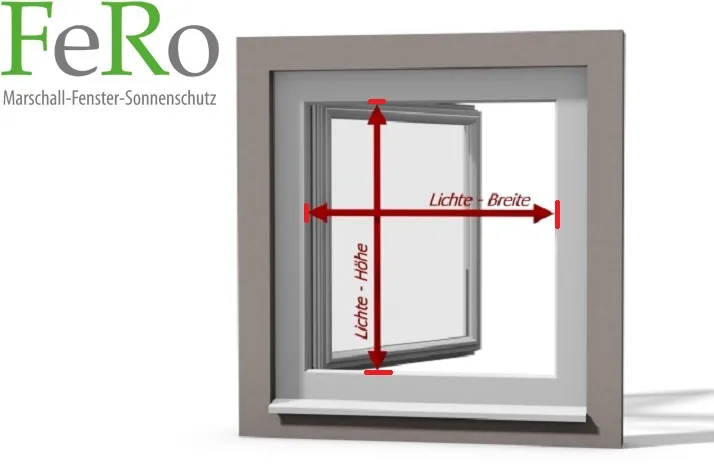

Insektenschutz UNIVERSAL richtig messen:
1. Messen Sie die lichte Breite Ihres Fensterrahmen.
2. Messen Sie die lichte Höhe Ihres Fensterrahmen.
3. Gib diese Maße im Konfigurator unter BREITE und HÖHE ein.
Zusätzlich im Konfigurationsmenü die erforderlichen Einhängewinkel auswählen!
Messen Sie dazu den Fensterfalz Ihrer Fensterrahmen und wählen Sie die passenden
Einhängewinkel im Menü aus.
Für folgende Fensterfalzmaße sind Winkel lieferbar:
13mm, 16mm, 19mm, 22mm, 25mm, 28mm, 31mm, 35mm, 38mm.
Es werden auch Beilagscheibchen beileget, diese erhöhen das Maß/um 1mm.
Wenn Sie bei Ihren Fensterrahmen zB. 22mm messen,
wählen Sie bitte 22mm Einhängewinkel aus,
Sie müssen nichts für das Insektenschutzprofil abziehen,
das wird von uns automatisch gemacht
Wir decken alle gängigen Fensterfalzmaße mit einer passenden Einhängewinkelgröße ab.
Für den Fall der Fälle liegen für Zwischenmaße kleine Beilagscheiben bei,
pro Beilagscheibe erhöhen Sie die Tiefe der Einhängewinkel um 1mm.

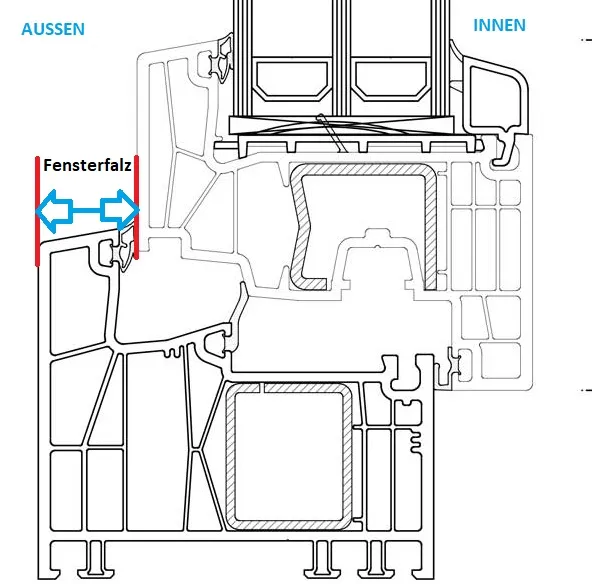

So messen Sie die Fensterfalztiefe richtig:
Der UNIVERSAL Insektenschutz-Rahmen trägt nur 2 mm am Fensterrahmen nach Außen und
9mm nach Innen auf.
Mit diesem Profil ist ein nachträglicher Einsatz eines Insektenschutz Spannrahmen auch bei bereits
bestehenden Rolläden möglich.
Wichtig ist dass das Fensterflügelprofil auf der Aussenseite nicht flächenbündig mit dem Fensterrahmen ist.

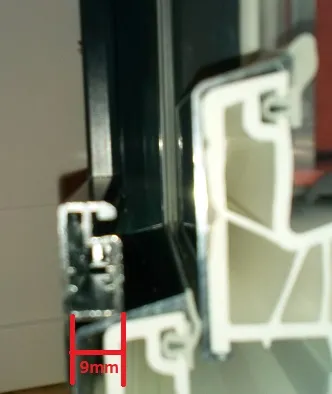

Wie auf dem Bild ersichtlich benötigt das Insektenschutzprofil 9mm Platz.
Von der Rahmen Aussenkante bis zum geschlossenen Fensterflügel muß min. 9 mm Platz für das Fliegengitter-Profil sein.
(Bei einem 2 flügeligen Stulpfenster kann es sein dass die Stulpleiste zu viel nach außen steht. In diesem Fall bestehen 2 Möglichkeiten:
1.Den Insektenschutz-Rahmen bis zur Stulpleiste messen und mit einer extra im Menü wählbaren
verklebbaren Bürstendichtung andichten. Der Insektenschutz geht in diesem Fall nur über einen Flügel.
2. Den Insektenschutz -Spannrahmen über beide Flügel messen und den Abstand des Insektenschutzrahmens
zum Fensterrahmen bzw. zur Stulpleiste durch eine extra im Menü wählbare selbstklebende Bürstendichtung
umlaufend am Insektenschutz-Rahmen erhöhen. In diesem Fall geht der Insektenschutz über beide Flügel.
Achtung dabei erhöht sich die nötige Tiefe der Einhängewinkel um 3mm.
Die Funktion der Rollläden bleibt auch beim Einsatz einer umlaufenden Bürstendichtung zur Gänze erhalten.
